UCFL203 CRAFT
Бренд: CRAFT BEARINGS · Розділ: Овальні фланцеві підшипникові (вальницеві) вузли
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 17 | мм | d |
| Загальна висота A | 113 | мм | A |
| Відстань між центрами кріпиьних отворів E | 90 | мм | E |
| Загальна ширина Z | 33.3 | мм | Z |
| Ширина корпусу L | 25.5 | мм | L |
| Ширина фланця G | 11 | мм | G |
| Загальна довжина D | 60 | мм | D |
| Відстань передня сторона корпусу/центр підшипника K | 15 | мм | K |
| Відстань передня сторона/центр підшипника F | 12.7 | мм | F |
| Ширина внутрішнього кільця B | 31 | мм | B |
| Маса | 0.43 | кг | m |
Ціни на: UCFL203 CRAFT
|
Найменування
|
Ціна/од.
|
Торг |
Кі-сть
|
Виробник
|
Автор | Телефон | Замовлення |
|---|---|---|---|---|---|---|---|
| UCFL203 | 69.00 | 3 | PRC | ВПК Підшипник | +380504569661 | ||
| UCFL203 CX | 163.15 | 3 | CX | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| UCFL203 CRAFT | 175.50 | 7 | CRAFT BEARINGS | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| UCFL203 CX | 176.00 | 1 | CX | Підшипники ОПТ | +380675597363 | ||
| UCFL203 CRAFT | 216.00 | 6 | CRAFT BEARINGS | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| UCFL203 FBJ | 591.00 | 1 | FBJ | ВПК Підшипник | +380504569661 |
Опис

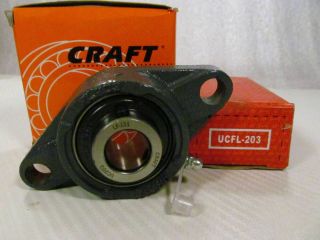

UCFL203 CRAFT (альтернативні позначення — UCFL 2017,UCFL203D1,980503) — овальний фланцевий підшипниковий вузол у зборі (Flange Cartridge Unit), що складається з шарикового радіального корпусного підшипника UC203 та чавунного фланцевого корпусу FL203 із двома отворами для кріплення. Вузол розрахований на фіксацію валів у вертикальних або горизонтальних площинах, забезпечуючи компенсацію початкових перекосів та надійне утримання при помірних і середніх радіальних навантаженнях.
Конструктивні особливості та розшифровка маркування
| Параметр маркування / Елемент | Значення та конструктивна специфіка |
|---|---|
| Тип корпусного вузла (UCFL) | Овальний чавунний фланець із 2 кріпильними отворами та мастильницею (прес-маслянкою). |
| Корпус (FL203) | Литий чавунний корпус з обробленою сферичною посадочною поверхнею для компенсації перекосів вала. |
| Корпусний підшипник (UC203) | Шариковий радіальний підшипник із розширеним внутрішнім кільцем та фіксацією на валу за допомогою двох установочних гвинтів. |
| Розмірні параметри (d = 17 мм) | Внутрішній діаметр (вал) — 17 мм, загальна довжина фланця — 113 мм, міжцентрова відстань отворів — 90 мм. |
| Захист та змащування | Двостороннє контактне ущільнення з додатковими захисними шайбами (маслянка для регламентного змащування). |
| Бренд та контроль (CRAFT) | Виробник CRAFT Bearings — забезпечує дотримання стандартів ISO/DIN/ГОСТ, точність геометрії та стабільний ресурс. |
Застосування: марки, моделі та конкретні вузли
Завдяки компактному овальному фланцю на 2 отвори та стандартизованому посадочному діаметру 17 мм, підшипниковий вузол UCFL203 CRAFT застосовується у наступних сферах:
- Сільськогосподарська техніка та агрегати:
- Опорні вузли приводних валів, шнеків, дозаторів та транспортерів сівалок, картоплесаджалок та сортувальних ліній.
- Вали подачі матеріалу в міні-прес-підбирачах, садовому та обприскувальному обладнанні.
- Транспортувальне та пакувальне обладнання:
- Приводні та натяжні вали легких стрічкових конвеєрів, роликових транспортерів (рольгангів) та норій.
- Опори валів пакувальних, фасувальних та етикетувальних автоматів.
- Деревообробні та малогабаритні верстати:
- Вали подачі заготовок у деревообробних та фрезерних верстатах.
- Опорні вузли в пристроях натягу ременів, приводних механізмах та вентиляційних системах.
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі UCFL203 CRAFT |
|---|---|
| Тип підшипникового вузла | Фланцевий овальний (на 2 отвори) |
| Посадочний діаметр вала (d) | 17 мм |
| Загальна довжина фланця (L) | 113 мм |
| Відстань між центрами отворів (J) | 90 мм |
| Ширина фланця (A0) | 33.3 мм |
| Діаметр кріпильних отворів (N) | 12 мм (під болти M10) |
| Використовуваний підшипник | UC203 |
| Використовуваний корпус | FL203 |
| Матеріал корпусу / підшипника | Високоміцний чавун / загартована підшипникова сталь (GCr15) |
Ключові переваги для експлуатації
- Компактність: овальна форма з двома кріпильними отворами дозволяє монтувати вузол у вузьких та обмежених місцях.
- Компенсація перекосів: сферична посадка підшипника в корпусі компенсує неточності монтажу та динамічні зсуви вала.
- Простота монтажу та обслуговування: надійна фіксація на валу двома гвинтами та наявність прес-маслянки спрощують ТО.
За запитом покупця ми можемо надавати офіційний паспорт якості, специфікацію та відповідні сертифікати на товар, які ми запитуємо безпосередньо у виробника CRAFT Bearings.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
