SI08Т/K
Бренд: PRC · Розділ: З внутрішньою правою різьбою
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 8 | мм | d |
| Вантажопідйомність підшипника динамічна C | 11.6 | кН | C |
| Вантажопідйомність підшипника статична Co | 12.9 | кН | Co |
| Маса | 0.046 | кг | m |
| Ширина внутрішнього кільця B | 12 | мм | B |
| Діаметр головки A | 24 | мм | A |
| Довжина (висота) корпусу L | 48 | мм | L |
| Відстань від торцевої поверхні хвостовика до центрального отвору F | 36 | мм | F |
| Довжина різьби H | 16 | мм | H |
| Ширина головки B1 | 9 | мм | B1 |
| Різьба M | M8x1.25 | мм | M |
Опис

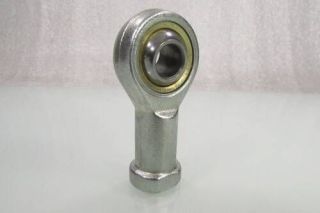

SI08T/K — легка шарнірна головка (накінечник тяги / шарнірний підшипник) з внутрішньою правою різьбою, призначена для передачі зусиль та забезпечення рухомого з'єднання у вузлах з невеликими радіальними навантаженнями. Виріб ефективно компенсує кутові перекоси та відхилення осей без заклинювання рухомих механізмів.
Конструктивні особливості та маркування
- SI: шарнірна головка з внутрішньою правою різьбою (Right-hand female thread).
- 08: внутрішній діаметр отвору сферичного шарніра (d = 8 мм).
- T/K: зносостійка пара тертя сталь по бронзі або PTFE (фторопластовий вкладиш), що гарантує плавний хід, низький коефіцієнт тертя та роботу без регулярного змащування.
Деталізована сфера застосування та практичне використання
Завдяки компактному розміру отвору (8 мм) та стандартній різьбі M8, цей накінечник широко затребуваний у різних галузях:
- Автомобільний спорт, картинг та мототехніка: приводи куліс коробки передач, тяги карбюраторів, системи відкривання спортивних капотів/дверей, а також елементи підвіски легких позашляховиків (баггі, квадроциклів).
- Пневматика та верстатобудування: вузли кріплення штоків малогабаритних пневмоциліндрів у робототехніці, автоматизованих лініях та станках з числовим програмним управлінням (ЧПУ).
- Садова та побутова техніка: приводи рухомих механізмів газонокосарок, культиваторів, снігоприбиральних машин, системи натягу приводних тросів і ременів.
- Спортивний інвентар і тренажери: рухомі шарнірні з'єднання в силових тренажерах, рамах та важелях навантаження.
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі SI08T/K |
|---|---|
| Тип комплектуючого | Шарнірна головка / Накінечник тяги (Rod End) |
| Внутрішній діаметр шарніра (d) | 8 мм |
| Різьбове з'єднання | Внутрішня права різьба M8x1.25 |
| Матеріал корпусу та вкладиша | Оцинкована сталь / Бронзова або фторопластова вставка |
| Допустимий кут відхилення | До 13° (залежно від виконання) |
Ключові переваги для експлуатації
- Компенсація перекосів: сферична куля всередині корпусу запобігає виникненню надмірних напружень при неточностях монтажу.
- Захист від корозії: якісне захисне покриття зовнішніх поверхонь сталевого корпусу стійке до впливу вологи та пилу.
- Зручність налаштування: наявність правої різьби M8 дозволяє швидко та точно регулювати довжину тяги під час збирання вузла.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
