SI06T/K
Бренд: PRC · Розділ: З внутрішньою правою різьбою
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 6 | мм | d |
| Вантажопідйомність підшипника динамічна C | 7.2 | кН | C |
| Вантажопідйомність підшипника статична Co | 7.65 | кН | Co |
| Маса | 0.027 | кг | m |
| Ширина внутрішнього кільця B | 9 | мм | B |
| Діаметр головки A | 20 | мм | A |
| Довжина (висота) корпусу L | 40 | мм | L |
| Відстань від торцевої поверхні хвостовика до центрального отвору F | 30 | мм | F |
| Довжина різьби H | 12 | мм | H |
| Ширина головки B1 | 6.75 | мм | B1 |
| Різьба M | M6x1.0 | мм | M |
Ціни на: SI06T/K
|
Найменування
|
Ціна/од.
|
Торг |
Кі-сть
|
Виробник
|
Автор | Телефон | Замовлення |
|---|---|---|---|---|---|---|---|
| SI06 T/K | 26.00 | 303 | PRC | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| SI06 T/K | 32.00 | 58 | PRC | ВПК Підшипник | +380504569661 | ||
| SI06-T/K CRAFT BEARINGS | 61.10 | 392 | CRAFT BEARINGS | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| SI06-T/K CRAFT BEARINGS | 76.00 | 1 | CRAFT BEARINGS | Ірина КЛИМЕНТЬЄВА | +380675597363 |
Опис

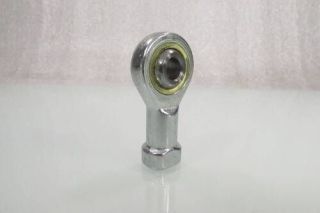

SI06 T/K — надкомпактна шарнірна головка (накінечник тяги / шарнірний підшипник) з внутрішньою правою різьбою, розрена для створення рухомих з'єднань у високоточних малогабаритних вузлах з обмеженим простором. Деталь ефективно передає зусилля та компенсує кутові перекоси в умовах легких радіальних навантажень.
Конструктивні особливості та маркування
- SI: шарнірна головка з внутрішньою правою різьбою (Right-hand female thread).
- 06: внутрішній діаметр отвору сферичного шарніра (d = 6 мм).
- T/K: зносостійка пара тертя сталь по бронзі або PTFE (фторопластовий вкладиш), що гарантує плавний хід, мінімальне тертя та роботу без потреби у регулярному змащуванні.
Деталізована сфера застосування та практичне використання
Завдяки мікророзміру отвору (6 мм) та різьбі M6, цей накінечник активно використовується у спеціалізованих високоточних галузях:
- Робототехніка та автоматизація: шарнірні з'єднання важелів, тяги керування захватами маніпуляторів, елементи мікро-пневмоциліндрів та приводів у лабораторному обладнанні.
- Безпілотні літальні апарати (БПЛА / дрони) та авіамоделювання: тяги керування рулями висоти, напрямку та елеронами у радіокерованих моделях і легких літальних апаратах.
- Медичне обладнання: регулювальні механізми та приводи функціональних лікарняних ліжок, стоматологічних крісел, операційних світильників і реабілітаційних тренажерів.
- Спортивна мікротехніка і картинг: приводи карбюраторів, мініатюрні тяги системи гальм та перемикання у картинг-моделях і легких спортивних баггі.
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі SI06 T/K |
|---|---|
| Тип комплектуючого | Шарнірна головка / Накінечник тяги (Rod End) |
| Внутрішній діаметр шарніра (d) | 6 мм |
| Різьбове з'єднання | Внутрішня права різьба M6x1.0 |
| Матеріал корпусу та вкладиша | Оцинкована сталь / Бронзова або фторопластова вставка |
| Допустимий кут відхилення | До 13° (залежно від виконання) |
Ключові переваги для експлуатації
- Мінімальна вага та габарити: ідеально підходить для компактних систем, де важливий кожен грам і міліметр простору.
- Сферична рухливість: запобігає заклинюванню вузла при неточностях взаємного розташування осей.
- Зручність інсталяції: стандартна права різьба M6 дозволяє швидко інтегрувати деталь у різьбові тяги та шпильки.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
Бажаєте придбати цю позицію на вигідних умовах? Скористайтеся кнопкою «Торг» на сторінці товару, щоб запропонувати свою ціну. Ознайомитися з асортиментом та замовити підшипник SI06 T/K можна за посиланням.
