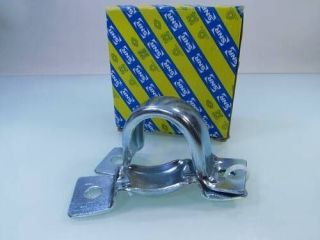

PP204 SNR
Бренд: SNR · Розділ: Стаціонарні корпуси для закріплювальних (вставляючих) кулькових підшипників (вальниць)
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 20 | мм | d |
| Маса | 0.09 | кг | m |
| Ширина корпусу A1 | 21.6 | мм | A1 |
| Відстань між монтажною основою та осьвою лінією сфери. діаметр посадки H | 25.4 | мм | H |
| Довжина (висота) корпусу L | 98 | мм | L |
| Відстань між отворами під кріпильні болти J | 76 | мм | J |
| Висота основи корпуса/висота фланця H1 | 2.4 | мм | H1 |
| Висота корпуса H2 | 49.9 | мм | H2 |
| Ширина корпусу A | 31.7 | мм | A |
| Размір монтажного отвору N | 9 | мм | N |
