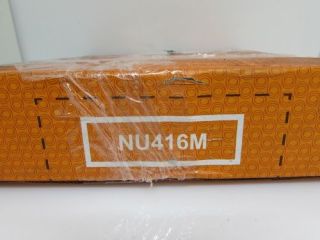

NU416 M CRAFT підшипник
Бренд: CRAFT BEARINGS · Розділ: Однорядні, плаваючі, з двобортним зовнішнім кільцем, безбортним внутрішнім кільцем, роз'ємні, з сепаратором
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 80 | мм | d |
| Зовнішній діаметр підшипника D | 200 | мм | D |
| Висота (ширина) підшипника B | 48 | мм | B |
| Вантажопідйомність підшипника динамічна C | 302 | кН | C |
| Вантажопідйомність підшипника статична Co | 315 | кН | Co |
| Маса | 7.62 | кг | m |
| Гранична частота обертання при пластичному мастилі | 3100 | об/хв | nпл |
| Гранична частота обертання при рідкому мастилі | 4200 | об/хв | nр |
Опис
NU416 M CRAFT (альтернативні позначення — NU 416 M,32416 Л) — роликовий циліндричний однорядний підшипник важкої серії з латунним сепаратором (M) та конструктивним виконанням NU (із двома бортами на зовнішньому кільці та без бортів на внутрішньому). Конструкція розроблена для сприйняття надзвичайно високих радіальних та ударних навантажень, забезпечуючи вільне осьове зміщення вала відносно корпусу в обох напрямках.
Конструктивні особливості та розшифровка маркування
| Параметр маркування / Елемент | Значення та конструктивна специфіка |
|---|---|
| Виконання (NU) | Зовнішнє кільце має два загартовані борти, внутрішнє кільце — гладке (без бортів). Забезпечує легкий роздільний монтаж і плаваючу опора для компенсації температурного розширення вала. |
| Серія (416) | Важка серія навантаження (4-та серія завширшки/діаметром). Відрізняється максимальними розмірами тіл кочення для важких умов експлуатації. |
| Розмірний код (16) | Посадочний внутрішній діаметр обчислюється як 16 x 5 = 80 мм. |
| Сепаратор (М) | Суцільний латунний сепаратор (Brass Cage). Має високу механічну міцність, стійкість до сильних вібрацій, ударних навантажень і високих температур. |
| Бренд (CRAFT) | Виробник CRAFT Bearings — забезпечує високу надійність і тривалий ресурс для важкого промислового обладнання та транспорту. |
Потужний блок застосування: марки, моделі та конкретні вузли
Завдяки поєднанню важкої серії, високої радіальної вантажопідйомності та стійкого до вібрацій латунного сепаратора M, підшипник NU416 M CRAFT застосовується в критично навантажених вузлах наступної техніки:
- Важка залізнична техніка та колійні машини:
- Буксові вузли, тягові редуктори та проміжні вали дизельних і електричних локомотивів (ЧМЕ3, ТЕ3, ТЕП70, ВЛ80, ВЛ11, 2ЕС6).
- Редуктори й силові приводи колійноремонтних та підйомно-транспортних машин (Plasser & Theurer, Конотопський закритий завод).
- Гірничодобувне та збагачувальне обладнання:
- Вали приводу роторів та приводні шестерні щекових і конусних дробарок (Metso Nordberg C-series / HP-series, Sandvik JM / CH-series, Тулмаш, ДРОБМАШ).
- Приводні вали та опорні вузли вібраційних грохотів, приводів конвеєрів і млинів (SBM, Terex Finlay, Weir Minerals).
- Металургійне та ковальсько-пресове обладнання:
- Вали редукторів прокатних станів, приводні барабани та клеті (Danieli, SMS Group, Primetals, Новокраматорський машинобудівний завод (НКМЗ)).
- Важкі штампувальні преси та механічні ножиці.
- Важка будівельна, кар'єрна та спеціальна техніка:
- Бортові та планетарні редуктори, приводні вали кар'єрних екскаваторів і бульдозерів (Caterpillar 390 / D10 / D11, Komatsu PC1250 / D375, Liebherr R 980).
- Головні трансмісійні редуктори та вали ходових систем важких кранів і бурових установок (Liebherr LTM, Bauer BG, Junttan).
- Промислове обладнання, енергетика та насоси:
- Опорні вузли важких редукторів, турбін та поршневих компресорів (FLSmidth, SEW-Eurodrive, Flender, Siemens).
- Вали потужних мережевих і шламових насосів високого тиску (KSB, Warman, Sulzer).
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі NU416 M CRAFT |
|---|---|
| Тип підшипника | Циліндричний роликовий однорядний (важка серія) |
| Внутрішній діаметр (d) | 80 мм |
| Зовнішній діаметр (D) | 200 мм |
| Ширина / Висота (B) | 48 мм |
| Тип сепаратора | Суцільний латунний (M / Brass Cage) |
| Конструктивне виконання | NU (без бортів на внутрішньому кільці) |
| Матеріал деталей | Високоякісна загартована підшипникова сталь (100Cr6 / ШХ15) |
Ключові переваги для експлуатації
- Екстремальна радіальна вантажопідйомність: циліндричні ролики важкої серії витримують значно більші навантаження порівняно з кульковими підшипниками аналогічного розміру.
- Стійкість до вібрацій і ударів: суцільний латунний сепаратор гарантує надійну роботу в умовах значних динамічних перевантажень і підвищених температур.
- Компенсація температурних розширень: конструкція NU дозволяє внутрішньому кільцю вільно зміщуватися відносно зовнішнього, запобігаючи заклинюванню вала при нагріванні.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
