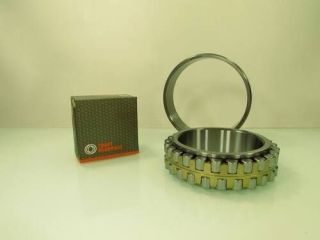

NN3015K CRAFT підшипник
Бренд: CRAFT BEARINGS · Розділ: Дворядні, з циліндричним або конічним отвором
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 75 | мм | d |
| Зовнішній діаметр підшипника D | 115 | мм | D |
| Висота (ширина) підшипника B | 30 | мм | B |
| Вантажопідйомність підшипника динамічна C | 99.5 | кН | C |
| Вантажопідйомність підшипника статична Co | 150 | кН | Co |
| Гранична частота обертання при пластичному мастилі | 7000 | об/хв | nпл |
| Гранична частота обертання при рідкому мастилі | 8000 | об/хв | nр |
| Маса | 1.12 | кг | m |
Опис
NN3015K CRAFT (альтернативні позначення — NN3015 K,NN 3015 K,3182115) — дворядний радіальний циліндричний роликовий підшипник високої точності з конічним внутрішнім отвором (конусність 1:12). Конструкція серії NN має два борти на внутрішньому кільці та гладке зовнішнє кільце без бортів, що робить підшипник плаваючим (дозволяє осьове зміщення валу в обох напрямках). Використання конічного отвору дає змогу точно регулювати радіальний внутрішній зазор та вибирати люфти під час монтажу на конічну шийку вала або затискну втулку.
Конструктивні особливості та розшифровка маркування
| Параметр маркування / Елемент | Значення та конструктивна специфіка |
|---|---|
| Тип (NN) | Дворядний циліндричний роликовий підшипник: внутрішнє кільце з двома бортами, зовнішнє кільце без бортів (гладке). Сприймає виключно радіальні навантаження. |
| Серія (30) | Серія діаметрів 0, серія ширин 3 (надлегка серія ширин з високою жорсткістю та двома рядами роликів). |
| Розмірний код (15) | Посадочний внутрішній діаметр обчислюється як 15 x 5 = 75 мм. |
| Конструкція отвору (K) | Конічний внутрішній отвір (конусність 1:12). При насуванні на конус внутрішнє кільце розширюється, що дозволяє тонко регулювати зазор. |
| Бренд та контроль (CRAFT) | Виробник CRAFT Bearings — забезпечує високу точність виготовлення, відповідність стандартам ISO/ГОСТ та необхідну жорсткість для верстатобудування. |
Застосування: марки, моделі та конкретні вузли
Завдяки надзвичайній радіальній жорсткості, високій точності обертання та компактним радіальним габаритам (75x115x30 мм), підшипник NN3015K CRAFT є спеціалізованим рішенням для високоточних вузлів:
- Верстатобудування та високоточне обладнання:
- Шпинделі передніх та задніх опор металообробних верстатів (токарних, фрезерних, розточувальних, шліфувальних) з ЧПК та класичних верстатів (16К20, 1К62, VF-2, DMG Mori, Mazak, Haas).
- Вузли поворотних столів та головних приводів фрезерних оброблювальних центрів.
- Важке промислове обладнання:
- Опорні вали прокатних, калібрувальних та згинальних станів металургійного виробництва.
- Редуктори високої точності, друкарські вали пресів та важкі друкарські машини.
- Високооборотні промислові приводи:
- Вузли приводних валів потужних тестових стендів, балансувального обладнання та промислових редукторних блоків.
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі NN3015K CRAFT |
|---|---|
| Тип підшипника | Циліндричний роликовий дворядний (високоточний, прецизійний) |
| Внутрішній діаметр (d) | 75 мм |
| Зовнішній діаметр (D) | 115 мм |
| Ширина (B) | 30 мм |
| Форма внутрішнього отвору | Конічна (конусність 1:12) |
| Осьове зміщення | Не обмежує осьовий зсув вала (плаваюча опора) |
| Матеріал деталей | Високоякісна загартована підшипникова сталь (GCr15 / ШХ15) |
| Сепаратор | Механічно оброблений латунний або сепаратор із поліаміду (залежно від модифікації) |
Ключові переваги для експлуатації
- Максимальна радіальна жорсткість: шахматне або подвійне розташування двох рядів роликів мінімізує прогини вала під навантаженням.
- Точна токарна/фрезерна обробка: підшипники серії NN забезпечують мінімальне радіальне биття шпинделя, що безпосередньо впливає на точність обробки деталей.
- Регулювання зазору: конічний отвір дозволяє точне налаштування внутрішнього радіального зазору аж до створення попереднього натягу.
За запитом покупця ми можемо надавати офіційний паспорт якості, специфікацію та відповідні сертифікати на товар, які ми запитуємо безпосередньо у виробника CRAFT Bearings.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
