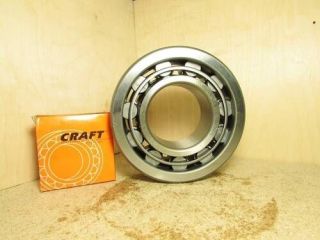

NJ2316S CRAFT
Бренд: CRAFT BEARINGS · Розділ: Однорядні, з двобортним зовнішнім кільцем, однобортним внутрішнім кільцем, роз'ємні, з сепаратором
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 80 | мм | d |
| Зовнішній діаметр підшипника D | 170 | мм | D |
| Висота (ширина) підшипника B | 58 | мм | B |
| Вантажопідйомність підшипника динамічна C | 361 | кН | C |
| Вантажопідйомність підшипника статична Co | 431 | кН | Co |
| Маса | 6.11 | кг | m |
| Гранична частота обертання при пластичному мастилі | 3100 | об/хв | nпл |
| Гранична частота обертання при рідкому мастилі | 4700 | об/хв | nр |
Опис
NJ2316S CRAFT (альтернативні позначення — NJ 2316 S,42316,NJ2316) — однорядний радіальний циліндричний роликовий підшипник посиленої 23-ї серії, розроблений для експлуатації в умовах особливо високих радіальних навантажень та підвищених динамічних навантажень. Конструкція типу NJ має два борти на зовнішньому кільці та один борт на внутрішньому кільці, що дозволяє підшипнику витримувати значні радіальні навантаження та фіксувати вал в одному осьовому напрямку.
Конструктивні особливості та розшифровка маркування
| Параметр маркування / Елемент | Значення та конструктивна специфіка |
|---|---|
| Тип (NJ) | Циліндричний роликовий підшипник: зовнішнє кільце має два борти, внутрішнє кільце — один борт. Дозволяє обмежене осьове зміщення валу в один бік. |
| Розмірний код (316) | Посадочний внутрішній діаметр обчислюється як 16 x 5 = 80 мм, середня посилена 3-тя серія діаметрів. |
| Серія (23) | Посилена серія (підвищена ширина та збільшений розмір роликів для максимальної вантажопідйомності). |
| Конструкція (S) | Модифікація з додатковими вимогами до міцності внутрішніх елементів або специфічним виконання сепаратора. |
| Бренд та контроль (CRAFT) | Виробник CRAFT Bearings — забезпечує суворий контроль якості, відповідність стандартам ISO/ГОСТ та тривалий термін служби в важконавантажених вузлах. |
Потужний блок застосування: марки, моделі та конкретні вузли
Завдяки підвищеній радіальній вантажопідйомності та масивним габаритам (80x170x58 мм), підшипник NJ2316S CRAFT активно використовується у важкій техніці та промисловості:
- Важка вантажна та спецтехніка:
- Вали та опорні вузли коробок передач (КПП), роздавальних коробок і редукторів ведених мостів вантажних автомобілів (КрАЗ, МАЗ, КАМАЗ, MAN, VOLVO, DAF).
- Бортові редуктори та вузли трансмісії кар'єрної і будівельної спецтехніки (Caterpillar, Komatsu, JCB).
- Сільськогосподарська техніка та трактори:
- Головні передачі, коробки діапазонів та проміжні вали потужних тракторів і комбайнів (К-700 / К-701 «Кіровець», ХТЗ-17221, МТЗ-2022, John Deere, CLAAS, Case IH).
- Важке промислове обладнання:
- Вузли великогабаритних циліндричних та конічно-циліндричних редукторів (серії 1Ц2У, Ц2Н).
- Вали прокатного, розмольного та дробильного обладнання, важких проміжних приводів і вентиляційних систем.
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі NJ2316S CRAFT |
|---|---|
| Тип підшипника | Циліндричний роликовий однорядний посилений (тип NJ) |
| Внутрішній діаметр (d) | 80 мм |
| Зовнішній діаметр (D) | 170 мм |
| Ширина (B) | 58 мм |
| Осьова фіксація | Одностороннє обмеження осьового зміщення вала |
| Матеріал деталей | Високоякісна загартована підшипникова сталь (GCr15 / ШХ15) |
| Сепаратор | Посилений сталевий або латунний (залежно від модифікації) |
Ключові переваги для експлуатації
- Екстремальна радіальна вантажопідйомність: посилена серія 2316 розрахована на суттєво вищі динамічні та ударні навантаження, ніж стандартна серія 216/316.
- Стійкість до важких умов: циліндрична геометрія роликів забезпечує рівномірний розподіл навантажень і зменшує знос деталей при вібраціях.
- Розбірна конструкція: дозволяє виконувати зручний окремий монтаж внутрішнього та зовнішнього кілець.
За запитом покупця ми можемо надавати офіційний паспорт якості, специфікацію та відповідні сертифікати на товар, які ми запитуємо безпосередньо у виробника CRAFT Bearings.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
