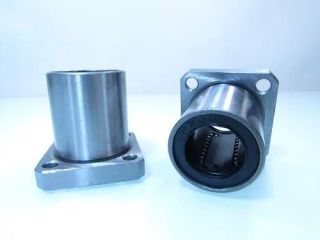

Підшипник лінійного переміщення LMK 20 UU являє собою прецизійний вузол з квадратним фланцем, розроблений для забезпечення стабільного та точного поступального руху вздовж циліндричних напрямних діаметром 20 мм. Дана модель має внутрішній діаметр 20 мм, зовнішній діаметр гільзи 32 мм та загальну довжину 42 мм, що відповідає азійському стандарту розмірів. Квадратний фланець дозволяє жорстко монтувати підшипник безпосередньо до робочих органів обладнання або рухомих кареток, забезпечуючи високу жорсткість фіксації та перпендикулярність осі переміщення відносно монтажної площини. Маркування UU вказує на наявність двосторонніх контактних ущільнень, які надійно захищають внутрішні доріжки кочення від абразивного пилу та вологи, утримуючи мастило всередині. Використання загартованої сталевої гільзи та прецизійного полімерного сепаратора гарантує плавність ходу кульок за п'ятьма замкненими контурами навіть під значним навантаженням.
Важливість застосування лінійного підшипника LMK 20 UU обумовлена його здатністю забезпечувати надійне кріплення в системах, що піддаються високим динамічним навантаженням. Квадратна форма фланця дозволяє компактніше розміщувати вузли в кутових зонах кареток порівняно з круглими фланцями, що особливо важливо для точності позиціонування в сучасному верстатобудуванні. При монтажі необхідно суворо дотримуватися співвісності, оскільки будь-які перекоси призводять до нерівномірного розподілу навантаження на кулькові контури, підвищеного шуму та прискореного зносу як самого підшипника, так і прецизійного вала. Кріплення здійснюється за допомогою чотирьох гвинтів через отвори у фланці. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
Характеристики та розміри:
- Тип: підшипник лінійного переміщення з квадратним фланцем
- Модель: LMK 20 UU (азійська серія)
- Внутивний діаметр: 20 мм
- Зовнішній діаметр гільзи: 32 мм
- Довжина: 42 мм
- Розмір фланця: 42x42 мм
- Товщина фланця: 8 мм
- Ущільнення: двостороннє полімерне (UU)
- Матеріал: загартована підшипникова сталь (HRC 60-64)
Особливості підшипника LMK 20 UU:
- зручне кріплення за допомогою квадратного фланця для швидкого монтажу без додаткових корпусів;
- висока навантажувальна здатність і стабільність лінійного переміщення;
- низький коефіцієнт тертя для плавного ходу під навантаженням;
- ефективний захист внутрішніх механізмів інтегрованими контактними манжетами;
- висока зносостійкість при експлуатації на прецизійних загартованих валах (W20).
Застосування підшипника LMK 20 UU:
- фрезерні та гравірувальні верстати з ЧПК середньої потужності;
- промислові 3D-принтери великого формату та лазерні різаки;
- деревообробне обладнання та верстати для меблевого виробництва;
- координатні столи та маніпулятори в системах промислової автоматизації;
- пакувальні лінії та автоматизовані системи транспортування;
- складальні роботизовані комплекси та медичне діагностичне обладнання.
