LMK20LUU CX Запит

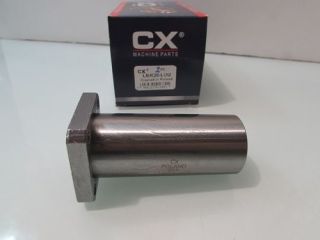

Підшипник лінійного переміщення LMK 20 LUU CX являє собою подовжений прецизійний вузол з квадратним фланцем, розроблений для забезпечення максимально стабільного та точного поступального руху вздовж циліндричних напрямних діаметром 20 мм. Дана модель має внутрішній діаметр 20 мм, зовнішній діаметр гільзи 32 мм та загальну довжину 80 мм. Маркування L (Long) вказує на подовжену конструкцію корпусу, що дозволяє розмістити подвійний набір кулькових контурів для виняткової стійкості до високих згинальних моментів та перекосів. Інтегрований квадратний фланець дозволяє жорстко монтувати підшипник безпосередньо до кареток або робочих платформ, забезпечуючи високу жорсткість фіксації та перпендикулярність осі переміщення. Маркування UU підтверджує наявність двосторонніх контактних ущільнень, які захищають внутрішні доріжки кочення від абразивного пилу. Виробник CX використовує загартовану сталеву гільзу та прецизійні полімерні сепаратори для забезпечення плавності ходу навіть у важконавантажених вузлах.

Важливість застосування лінійного підшипника LMK 20 LUU обумовлена його здатністю замінювати два стандартні підшипники, забезпечуючи кращу співвісність та значно спрощуючи конструкцію напрямного вузла. Квадратний фланець гарантує стабільність положення підшипника відносно монтажної площини, що є критичним для точності позиціонування великих кареток. При монтажі необхідно суворо дотримуватися співвісності, оскільки подовжена база підшипника робить його особливо чутливим до найменших вигинів напрямного вала, що може призвести до підвищеного тертя. Кріплення здійснюється за допомогою чотирьох гвинтів через отвори у фланці. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.

Характеристики та розміри:

• Тип: підшипник лінійного переміщення подовжений з квадратним фланцем
• Модель: LMK 20 LUU (азійська серія)
• Внутрішній діаметр: 20 мм
• Зовнішній діаметр гільзи: 32 мм
• Довжина: 80 мм
• Розмір фланця: 42x42 мм
• Товщина фланця: 8 мм
• Виробник: CX
• Ущільнення: двостороннє полімерне (UU)
• Матеріал: загартована підшипникова сталь (HRC 60-64)

Особливості підшипника LMK 20 LUU CX:

• подвійна довжина гільзи для максимальної жорсткості та опору моментам навантаження;
• зручне кріплення за допомогою квадратного фланця для швидкої інсталяції без корпусів;
• висока точність і стабільність лінійного ходу при значних навантаженнях;
• надійний захист внутрішніх механізмів інтегрованими контактними манжетами;
• висока зносостійкість при експлуатації на прецизійних загартованих валах (W20).

Застосування підшипника LMK 20 LUU CX:

• вертикальні осі (вісь Z) та портали потужних верстатів з ЧПК;
• високоточні промислові 3D-принтери та лазерні комплекси великого формату;
• деревообробне обладнання та верстати меблевого виробництва;
• координатні столи та важкі маніпулятори в системах автоматизації;
• автоматизовані системи дозування, пакування та швидкісного маркування;
• складальні роботизовані комплекси та медичне діагностичне обладнання.
