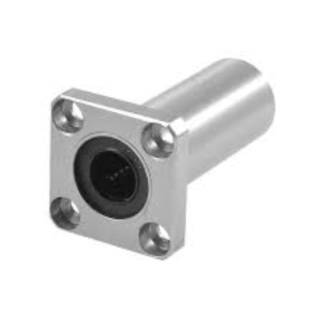

Підшипник лінійного переміщення LMK 12 LUU являє собою подовжений прецизійний вузол з квадратним фланцем, призначений для забезпечення точного поступального руху вздовж циліндричних валів діаметром 12 мм. Дана модель має внутрішній діаметр 12 мм, зовнішній діаметр гільзи 21 мм та загальну довжину 57 мм, що відповідає азійському стандарту розмірів. Подовжена конструкція (L — Long) дозволяє розмістити два набори кулькових контурів в одному корпусі, що значно підвищує вантажопідйомність та стабільність вузла, мінімізуючи розгойдування каретки. Квадратний фланець розміром 32х32 мм інтегрований безпосередньо в корпус, що забезпечує жорстку фіксацію перпендикулярно до монтажної поверхні без додаткових кронштейнів. Маркування UU вказує на наявність двосторонніх контактних ущільнень, які надійно захищають внутрішні механізми від абразивного пилу та утримують мастило всередині сталевої гільзи.
Важливість застосування лінійного підшипника LMK 12 LUU обумовлена його здатністю витримувати значні моменти навантаження та забезпечувати високу точність позиціонування в системах автоматизації. Використання однієї подовженої втулки замість двох стандартних спрощує проектування та монтаж, гарантуючи ідеальну співвісність кулькових контурів. При монтажі необхідно приділяти особливу увагу перпендикулярності вала відносно монтажної площини та уникати нерівномірного затягування кріпильних гвинтів фланця, щоб запобігти деформації корпусу та заклинюванню кульок. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
Характеристики та розміри:
- Тип: підшипник лінійного переміщення (подовжений, з квадратним фланцем)
- Модель: LMK 12 LUU
- Внутрішній діаметр: 12 мм
- Зовнішній діаметр гільзи: 21 мм
- Загальна довжина: 57 мм
- Розмір фланця: 32х32 мм
- Товщина фланця: 6 мм
- Ущільнення: двостороннє контактне (UU)
- Матеріал: загартована підшипникова сталь / зносостійкий полімер
Особливості підшипника LMK 12 LUU:
- підвищена вантажопідйомність та стійкість до перекидних моментів завдяки подовженій базі;
- зручна фіксація на площині за допомогою інтегрованого фланця;
- висока жорсткість конструкції та плавне переміщення під навантаженням;
- ефективний захист робочих зон від забруднень вбудованими манжетами;
- тривалий ресурс при роботі на прецизійних загартованих валах (W12).
Застосування підшипника LMK 12 LUU:
- верстати з ЧПК, лазерні та плазмові установки з підвищеними вимогами до жорсткості;
- промислові 3D-принтери та великі координатні столи;
- деревообробне та пакувальне обладнання;
- автоматизовані лінії з вертикальним переміщенням важких вузлів;
- складальні маніпулятори та роботизовані комплекси;
- медичне та лабораторне обладнання середньої вантажопідйомності.
