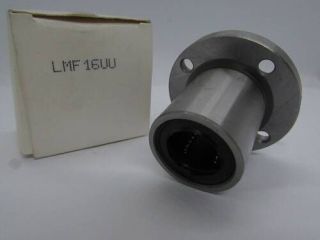

Підшипник лінійного переміщення LMF 16 UU являє собою прецизійний вузол з круглим фланцем, призначений для забезпечення точного поступального руху вздовж циліндричних напрямних діаметром 16 мм. Дана модель має внутрішній діаметр 16 мм, зовнішній діаметр гільзи 28 мм та загальну довжину 37 мм. Конструктивною особливістю серії LMF є інтегрований круглий фланець, який дозволяє жорстко монтувати підшипник безпосередньо до корпусу або стінки механізму без використання додаткових кріпильних блоків. Маркування UU вказує на наявність двосторонніх контактних ущільнень, які надійно захищають внутрішні доріжки кочення від пилу та вологи, утримуючи мастило всередині. Сталевий загартований корпус у поєднанні з полімерним сепаратором забезпечує стабільну роботу та плавний хід кульок за замкненим контуром.
Важливість застосування лінійного підшипника LMF 16 UU обумовлена простотою його встановлення та здатністю забезпечувати високу жорсткість фіксації та перпендикулярність вала відносно монтажної площини. Фланцеве кріплення дозволяє створювати надійні та компактні вузли в системах середньої потужності. При монтажі необхідно суворо дотримуватися співвісності, оскільки будь-які перекоси призводять до підвищеного тертя, шуму та прискореного зносу як самого підшипника, так і напрямного вала. Кріплення здійснюється за допомогою чотирьох гвинтів через отвори у фланці. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
Характеристики та розміри:
- Тип: підшипник лінійного переміщення з круглим фланцем
- Модель: LMF 16 UU (азійська серія)
- Внутрішній діаметр: 16 мм
- Зовнішній діаметр гільзи: 28 мм
- Довжина: 37 мм
- Діаметр фланця: 52 мм
- Товщина фланця: 6 мм
- Ущільнення: двостороннє полімерне (UU)
- Матеріал: загартована підшипникова сталь (HRC 60-64)
Особливості підшипника LMF 16 UU:
- зручне фланцеве кріплення для швидкого монтажу без додаткових корпусів;
- висока точність і стабільність переміщення при середніх навантаженнях;
- низький коефіцієнт тертя для плавного ходу без вібрацій;
- надійний захист внутрішніх механізмів інтегрованими манжетами;
- висока зносостійкість при експлуатації на загартованих шліфованих валах.
Застосування підшипника LMF 16 UU:
- фрезерні та гравірувальні верстати з ЧПК середнього формату;
- промислові 3D-принтери та установки лазерного розкрою;
- пакувальне, маркувальне та поліграфічне обладнання;
- координатні столи та маніпулятори в системах автоматизації;
- деревообробні верстати та механізми подачі в меблевому виробництві;
- лабораторні стенди та медичні діагностичні прилади.
