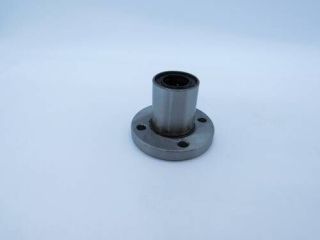

Підшипник лінійного переміщення LMF 12 UU CX являє собою прецизійний вузол з круглим фланцем, розроблений для забезпечення точного поступального руху вздовж циліндричних напрямних діаметром 12 мм. Дана модель має внутрішній діаметр 12 мм, зовнішній діаметр гільзи 21 мм та загальну довжину 30 мм. Особливістю конструкції є інтегрований круглий фланець, який дозволяє жорстко монтувати підшипник безпосередньо до корпусу або перегородки механізму за допомогою гвинтів, виключаючи потребу в додаткових посадкових блоках. Маркування UU вказує на наявність двосторонніх контактних ущільнень, які надійно захищають внутрішні доріжки кочення від пилу та вологи, утримуючи мастило всередині. Виробник CX використовує загартовану сталеву гільзу та полімерний сепаратор для забезпечення плавного та безшумного перекочування кульок за чотирма замкненими контурами.
Важливість застосування лінійного підшипника LMF 12 UU обумовлена простотою його встановлення та можливістю забезпечити високу жорсткість вузла при збереженні компактності. Круглий фланець гарантує ідеальну перпендикулярність вала відносно монтажної площини, що є критичним для точності роботи кареток. При монтажі необхідно суворо дотримуватися співвісності, оскільки будь-які перекоси призводять до нерівномірного розподілу навантаження на кулькові контури, підвищеного тертя та швидкого руйнування сепаратора. Фіксація здійснюється через чотири отвори у фланці. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
Характеристики та розміри:
- Тип: підшипник лінійного переміщення з круглим фланцем
- Модель: LMF 12 UU (азійська серія)
- Внутрішній діаметр: 12 мм
- Зовнішній діаметр гільзи: 21 мм
- Довжина: 30 мм
- Діаметр фланця: 42 мм
- Товщина фланця: 6 мм
- Виробник: CX
- Ущільнення: двостороннє полімерне (UU)
- Матеріал: загартована підшипникова сталь (HRC 60-64)
Особливості підшипника LMF 12 UU CX:
- зручне фланцеве кріплення для швидкої інтеграції в конструкцію без додаткових блоків;
- висока точність позиціонування та плавний хід при середніх навантаженнях;
- низький коефіцієнт тертя завдяки оптимізованій геометрії доріжок кочення;
- надійний захист внутрішніх елементів інтегрованими контактними манжетами;
- висока зносостійкість при експлуатації на загартованих валах (W12).
Застосування підшипника LMF 12 UU CX:
- верстати з ЧПК, лазерні гравери та промислові 3D-принтери;
- лабораторне, медичне та вимірювальне обладнання;
- пристрої точної механіки, сканери та копіювальна техніка;
- маніпулятори та системи промислової автоматизації;
- координатні столи та механізми позиціонування датчиків;
- автоматизовані лінії пакування та маркування в харчовій промисловості.
