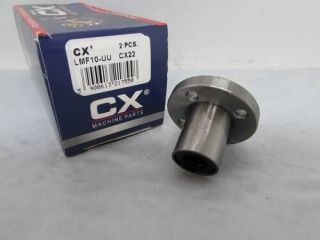

Підшипник лінійного переміщення LMF 10 UU CX являє собою прецизійний вузол з круглим фланцем, призначений для забезпечення точного поступального руху вздовж циліндричних напрямних діаметром 10 мм. Дана модель має внутрішній діаметр 10 мм, зовнішній діаметр гільзи 19 мм та загальну довжину 29 мм, що відповідає азійському стандарту розмірів. Особливістю конструкції є інтегрований круглий фланець, який дозволяє жорстко монтувати підшипник безпосередньо до корпусу або стінки механізму за допомогою гвинтів, виключаючи потребу в додаткових посадкових блоках. Маркування UU вказує на наявність двосторонніх контактних ущільнень, які надійно захищають внутрішні доріжки кочення від пилу та вологи, утримуючи мастило всередині. Виробник CX використовує загартовану сталеву гільзу та полімерний сепаратор для забезпечення плавного та безшумного перекочування кульок за замкненим контуром.
Важливість застосування лінійного підшипника LMF 10 UU обумовлена простотою його встановлення та можливістю забезпечити високу жорсткість вузла при компактних розмірах. Фланцеве кріплення гарантує ідеальну перпендикулярність вала відносно монтажної площини, що критично для точності роботи кареток. При монтажі необхідно суворо дотримуватися співвісності, оскільки будь-які перекоси на валах малого діаметру призводять до підвищеного тертя, шуму та швидкого руйнування сепаратора. Фіксація здійснюється через чотири отвори у фланці. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
Характеристики та розміри:
- Тип: підшипник лінійного переміщення з круглим фланцем
- Модель: LMF 10 UU (азійська серія)
- Внутрішній діаметр: 10 мм
- Зовнішній діаметр гільзи: 19 мм
- Довжина: 29 мм
- Діаметр фланця: 40 мм
- Товщина фланця: 6 мм
- Виробник: CX
- Ущільнення: двостороннє полімерне (UU)
- Матеріал: загартована підшипникова сталь (HRC 60-64)
Особливості підшипника LMF 10 UU CX:
- зручне фланцеве кріплення для швидкої інтеграції в конструкцію без корпусів;
- висока точність позиціонування та плавний хід при малих навантаженнях;
- низький коефіцієнт тертя завдяки оптимізованій формі доріжок кочення;
- надійний захист внутрішніх елементів інтегрованими контактними манжетами;
- висока зносостійкість при експлуатації на загартованих валах (W10).
Застосування підшипника LMF 10 UU CX:
- настільні верстати з ЧПК, лазерні гравери та 3D-принтери;
- медичне та лабораторне діагностичне обладнання;
- офісна техніка, сканери та пристрої точної механіки;
- малі маніпулятори та системи промислової автоматизації;
- координатні столи та механізми позиціонування датчиків;
- автоматизовані лінії пакування та маркування.
