LMF10LUU CX Запит

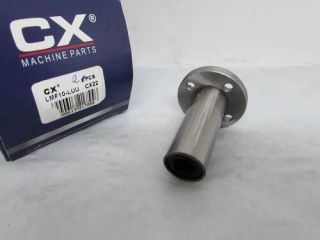

Підшипник лінійного переміщення LMF 10 LUU CX являє собою подовжений прецизійний вузол з круглим фланцем, розроблений для забезпечення максимально стабільного поступального руху вздовж циліндричних напрямних діаметром 10 мм. Дана модель має зовнішній діаметр гільзи 19 мм та загальну довжину 55 мм. Маркування L (Long) вказує на збільшену довжину корпусу, що дозволяє розмістити подвійний комплект кулькових контурів для виняткової стійкості до згинальних моментів та перекосів у порівнянні зі стандартними моделями. Інтегрований круглий фланець забезпечує зручний монтаж безпосередньо до робочих органів обладнання, гарантуючи жорстку фіксацію та перпендикулярність осі переміщення. Виробник CX використовує загартовану підшипникову сталь та прецизійні полімерні сепаратори, що забезпечує плавний хід та тривалий ресурс у системах з високими вимогами до жорсткості вузла.

Важливість застосування лінійного підшипника LMF 10 LUU обумовлена його здатністю замінювати два короткі підшипники, що спрощує конструкцію каретки та гарантує ідеальну співвісність. Круглий фланець дозволяє жорстко фіксувати підшипник на перегородках або стінках без використання додаткових корпусів. При монтажі необхідно суворо дотримуватися співвісності, оскільки подовжена база робить деталь чутливою до найменших відхилень геометрії валів, що може призвести до заклинювання або прискореного зносу. Для фіксації передбачені чотири монтажні отвори у фланці. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.

Характеристики та розміри:

• Тип: підшипник лінійного переміщення подовжений з круглим фланцем
• Модель: LMF 10 LUU (азійська серія)
• Внутрішній діаметр: 10 мм
• Зовнішній діаметр гільзи: 19 мм
• Довжина: 55 мм
• Діаметр фланця: 40 мм
• Товщина фланця: 6 мм
• Виробник: CX
• Ущільнення: двостороннє полімерне (UU)
• Матеріал: загартована підшипникова сталь (HRC 60-64)

Особливості підшипника LMF 10 LUU CX:

• подвійна довжина корпусу для максимальної жорсткості та стабільності напрямного вузла;
• зручне кріплення за допомогою круглого фланця без додаткових корпусних блоків;
• висока навантажувальна здатність та стійкість до динамічних моментів;
• надійний захист внутрішніх механізмів інтегрованими контактними манжетами;
• тривалий ресурс при експлуатації на прецизійних загартованих валах (W10).

Застосування підшипника LMF 10 LUU CX:

• вертикальні осі (вісь Z) та портали прецизійних верстатів з ЧПК;
• високоточні 3D-принтери та компактні лазерні гравери;
• лабораторне, медичне та аналітичне обладнання;
• координатні столи та маніпулятори в системах автоматизації;
• автоматизовані системи дозування, пакування та маркування;
• пристрої точної механіки в приладобудуванні та електроніці.
