LMF10LUU Запит

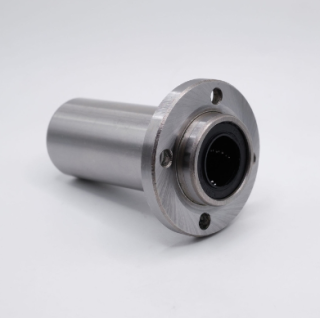

Підшипник лінійного переміщення LMF 10 LUU являє собою подовжений прецизійний вузол з круглим фланцем, призначений для забезпечення максимально стабільного та точного поступального руху вздовж циліндричних напрямних діаметром 10 мм. Дана модель має внутрішній діаметр 10 мм, зовнішній діаметр гільзи 19 мм та загальну довжину 55 мм. Маркування L (Long) вказує на подовжену конструкцію, що дозволяє розмістити подвійний набір кулькових контурів для підвищеної стійкості до згинальних моментів та перекосів. Інтегрований круглий фланець забезпечує можливість жорсткого монтажу підшипника безпосередньо до корпусу або перегородки механізму. Маркування UU підтверджує наявність двосторонніх контактних ущільнень, які захищають внутрішні доріжки кочення від пилу та вологи, утримуючи мастило всередині. Сталевий загартований корпус у поєднанні з полімерним сепаратором гарантує стабільну роботу та плавний хід кульок за замкненим контуром.

Важливість застосування лінійного підшипника LMF 10 LUU обумовлена його здатністю замінювати два стандартні підшипники, забезпечуючи кращу співвісність та спрощуючи конструкцію вузла. Фланцеве кріплення гарантує перпендикулярність вала відносно монтажної площини, що критично для точності роботи компактних кареток. При монтажі необхідно суворо дотримуватися співвісності, оскільки подовжена база підшипника робить його особливо чутливим до вигинів напрямного вала, що може призвести до підвищеного тертя або заклинювання. Кріплення здійснюється за допомогою чотирьох гвинтів через отвори у фланці. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.

Характеристики та розміри:

• Тип: підшипник лінійного переміщення подовжений з круглим фланцем
• Модель: LMF 10 LUU (азійська серія)
• Внутрішній діаметр: 10 мм
• Зовнішній діаметр гільзи: 19 мм
• Довжина: 55 мм
• Діаметр фланця: 40 мм
• Товщина фланця: 6 мм
• Ущільнення: двостороннє полімерне (UU)
• Матеріал: загартована підшипникова сталь (HRC 60-64)

Особливості підшипника LMF 10 LUU:

• подовжена гільза для максимальної жорсткості та опору перекосам;
• зручне фланцеве кріплення для швидкого монтажу без додаткових блоків;
• висока точність позиціонування та плавний хід при малих навантаженнях;
• надійний захист внутрішніх механізмів інтегрованими манжетами;
• висока зносостійкість при експлуатації на загартованих валах (W10).

Застосування підшипника LMF 10 LUU:

• прецизійні 3D-принтери, лазерні гравери та компактні верстати з ЧПК;
• медичне та лабораторне діагностичне обладнання;
• пристрої точної механіки, оптичні системи та вимірювальні прилади;
• малі маніпулятори та системи вертикального переміщення (вісь Z);
• автоматизовані системи дозування та маркування;
• координатні столи в приладобудуванні та електроніці.
