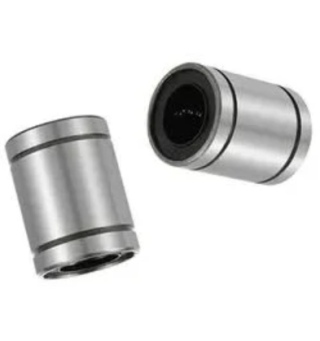

Підшипник лінійного переміщення LM 20 UU FBJ являє собою прецизійний вузол циліндричного типу, розроблений для забезпечення точного поступального руху вздовж циліндричних напрямних діаметром 20 мм. Дана модель має внутрішній діаметр 20 мм, зовнішній діаметр 32 мм та загальну довжину 42 мм, що повністю відповідає загальноприйнятому азійському стандарту розмірів. Конструкція складається з суцільнометалевої загартованої гільзи та високоміцного полімерного сепаратора, який спрямовує рух кульок по п'яти замкнених контурах кочення. Маркування UU вказує на наявність двосторонніх контактних ущільнень, які надійно герметизують внутрішній механізм, запобігаючи потраплянню виробничого пилу та бруду, одночасно утримуючи мастило всередині. Виробник FBJ (Японія/Сінгапур) використовує сталь високої якості з прецизійною обробкою доріжок, що гарантує виняткову плавність ходу та мінімальний коефіцієнт тертя.
Важливість застосування лінійного підшипника LM 20 UU обумовлена його високою жорсткістю та вантажопідйомністю, що робить його одним із найпопулярніших рішень для середнього розміру систем автоматизації. При монтажі необхідно приділяти особливу увагу співвісності напрямних валів, оскільки значний розмір підшипника робить його чутливим до перекосів, що може призвести до підвищеного рівня шуму та передчасного зносу полімерного сепаратора. Фіксація підшипника в корпусі зазвичай здійснюється за допомогою стопорних кілець, для яких на зовнішній поверхні сталевої гільзи передбачені спеціальні монтажні канавки. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
Характеристики та розміри:
- Тип: підшипник лінійного переміщення (циліндричний)
- Модель: LM 20 UU (азійська серія)
- Внутрішній діаметр: 20 мм
- Зовнішній діаметр: 32 мм
- Довжина: 42 мм
- Виробник: FBJ (Японія/Сінгапур)
- Ущільнення: двостороннє контактне (UU)
- Кількість контурів кульок: 5
- Матеріал: загартована підшипникова сталь (HRC 60-64)
Особливості підшипника LM 20 UU FBJ:
- оптимальне поєднання компактності та високої навантажувальної здатності;
- мінімальний рівень шуму та вібрацій при роботі на високих швидкостях;
- ефективний захист внутрішніх зон інтегрованими еластомірними манжетами;
- висока точність виготовлення, що забезпечує стабільність робочих зазорів;
- тривалий термін експлуатації на прецизійних загартованих валах (W20).
Застосування підшипника LM 20 UU FBJ:
- середньорозмірні верстати з ЧПК, лазерні та плазмові установки;
- промислові 3D-принтери та великі координатні столи;
- деревообробне та пакувальне обладнання середньої потужності;
- автоматизовані лінії транспортування та сортування;
- складальні маніпулятори та роботизовані вузли;
- лабораторне та медичне обладнання з вимогами до плавності ходу.
