LM 20 AJ CX Запит

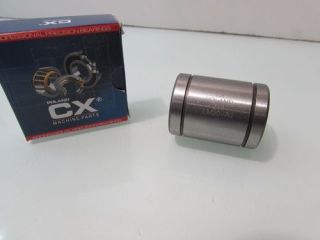

Підшипник лінійного переміщення LM 20 AJ CX являє собою прецизійний вузол регульованого типу, призначений для забезпечення точного поступального руху вздовж циліндричних напрямних діаметром 20 мм. Дана модель має внутрішній діаметр 20 мм, зовнішній діаметр 32 мм та загальну довжину 42 мм, що відповідає азійському стандарту розмірів. Конструктивною особливістю серії AJ (Adjustment) є наявність поздовжнього прорізу в сталевій гільзі, що дозволяє регулювати робочий зазор або створювати попередній натяг при встановленні в розрізні корпуси. Конструкція складається з загартованої гільзи та полімерного сепаратора, який спрямовує рух кульок по п'яти замкнених контурах кочення. Двосторонні контактні ущільнення захищають внутрішні механізми від потрапляння пилу та бруду, одночасно утримуючи мастило всередині. Виробник CX забезпечує високу якість шліфування поверхонь, що гарантує плавність ходу та точність позиціонування.

Важливість застосування лінійного підшипника LM 20 AJ обумовлена можливістю повного усунення люфтів у системі лінійного переміщення шляхом механічного стиснення втулки в регульованому корпусі. Це критично для прецизійних верстатів та приладів, де висуваються підвищені вимоги до повторюваності операцій. При монтажі необхідно суворо дотримуватися співвісності валів та уникати надмірного затягування регулювального гвинта, щоб не спричинити перегрів або заклинювання кульок. Фіксація підшипника в корпусі зазвичай здійснюється за допомогою стопорних кілець або притискних планок. Не впевнені — зверніться до спеціаліста. Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.

Характеристики та розміри:

• Тип: підшипник лінійного переміщення (регульований тип)
• Модель: LM 20 AJ (азійська серія)
• Внутрішній діаметр: 20 мм
• Зовнішній діаметр: 32 мм
• Довжина: 42 мм
• Виробник: CX
• Ущільнення: двостороннє контактне
• Кількість контурів кульок: 5
• Матеріал: загартована підшипникова сталь (HRC 60-64)

Особливості підшипника LM 20 AJ CX:

• можливість точного регулювання робочого зазору (люфту);
• висока жорсткість вузла при роботі з попереднім натягом;
• мінімальний опір тертю для плавного та легкого переміщення;
• надійний захист внутрішніх зон інтегрованими гумовими манжетами;
• тривалий термін експлуатації на прецизійних загартованих валах (W20).

Застосування підшипника LM 20 AJ CX:

• прецизійні верстати з ЧПК та координатні столи;
• гравірувальне та маркувальне обладнання з високою точністю;
• промислові 3D-принтери та системи автоматизації;
• вимірювальні прилади та лабораторні установки;
• складальні маніпулятори та роботизовані комплекси;
• системи позиціонування оптичних та лазерних головок.
