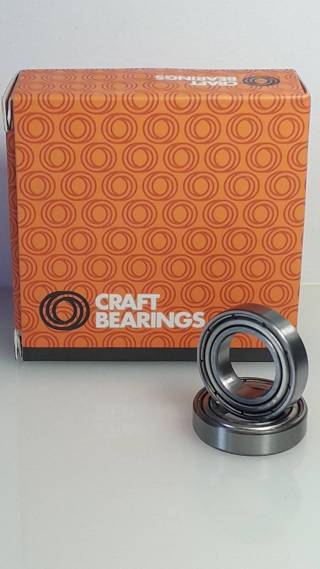

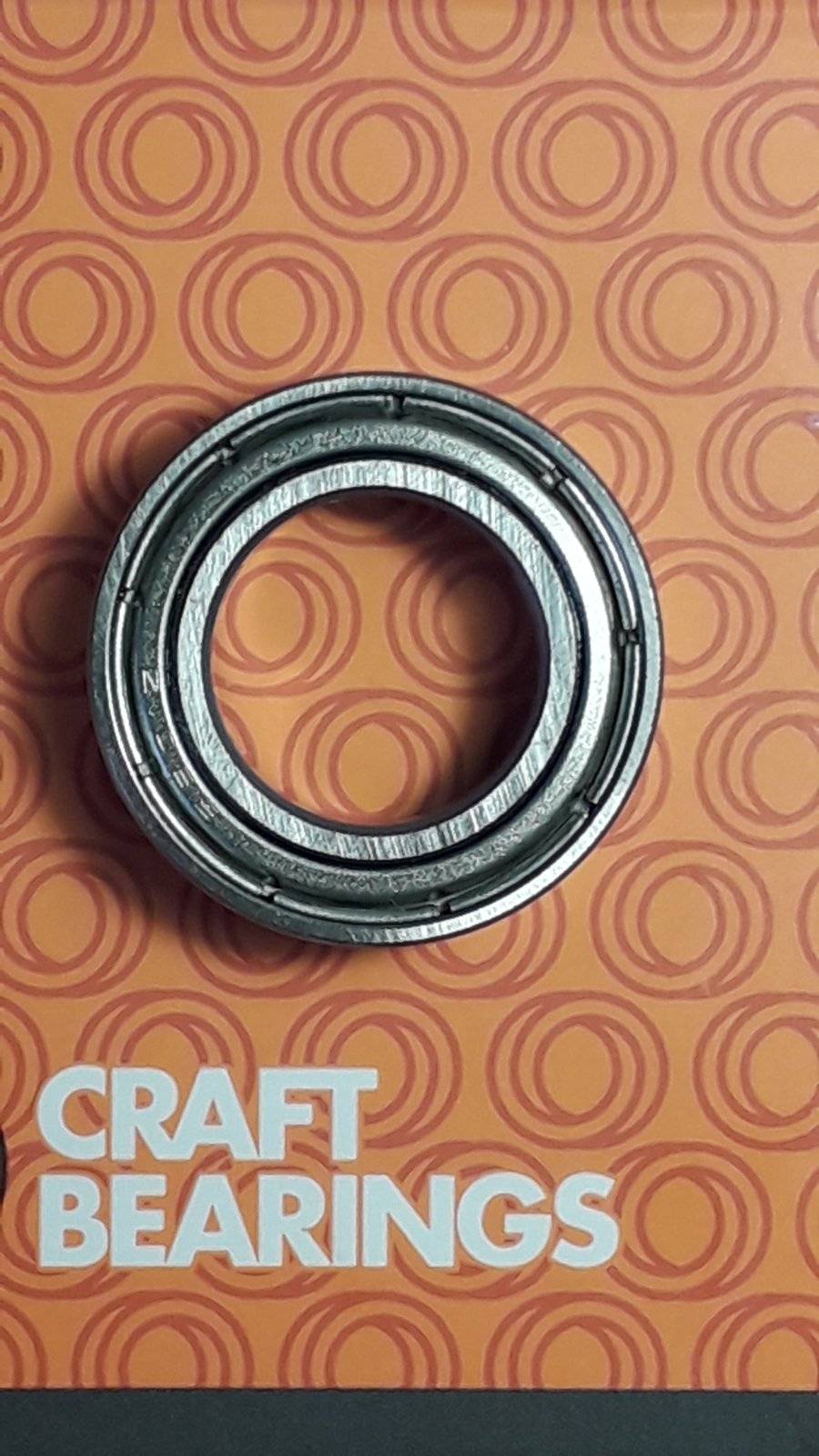

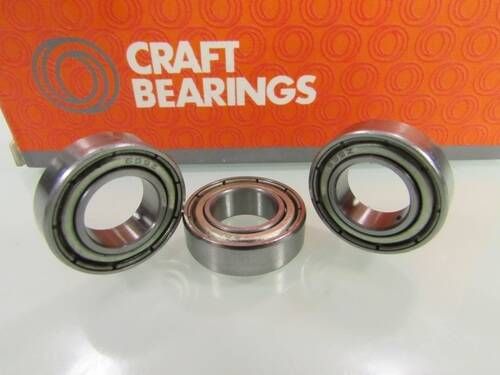

689 ZZ CRAFT
Бренд: CRAFT BEARINGS · Розділ: Однорядні, закриті металом ZZ
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 9 | мм | d |
| Зовнішній діаметр підшипника D | 17 | мм | D |
| Висота (ширина) підшипника B | 5 | мм | B |
| Вантажопідйомність підшипника динамічна C | 1.43 | кН | C |
| Вантажопідйомність підшипника статична Co | 0.665 | кН | Co |
| Маса | 0.004 | кг | m |
| Гранична частота обертання при пластичному мастилі | 33000 | об/хв | nпл |
| Гранична частота обертання при рідкому мастилі | 39000 | об/хв | nр |
Ціни на: 689 ZZ CRAFT
|
Найменування
|
Ціна/од.
|
Торг |
Кі-сть
|
Виробник
|
Автор | Телефон | Замовлення |
|---|---|---|---|---|---|---|---|
| 689 ZZ | 10.40 | 50 | PRC | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 689 ZZ | 13.00 | 10 | PRC | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 689 ZZ | 13.00 | 39 | PRC | ВПК Підшипник | +380504569661 | ||
| 689 ZZ CRAFT | 15.00 | 9 | CRAFT BEARINGS | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 689 ZZ CRAFT | 15.00 | 283 | CRAFT BEARINGS | Підшипники ОПТ | +380675597363 | ||
| 618/9 ZZ CX | 18.85 | 180 | CX | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 618/9 ZZ CX | 21.00 | 11 | CX | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 618/9 ZZ CX | 21.00 | 5 | CX | Підшипники ОПТ | +380675597363 | ||
| 689 ZZ KG | 24.00 | 37 | KG | Підшипники ОПТ | +380675597363 | ||
| L-1790ZZ NMB | 123.00 | 6 | NMB | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| L-1790ZZ NMB | 123.00 | 74 | NMB | ВПК Підшипник | +380504569661 | ||
| 689ZZ EZO | 146.25 | 8 | EZO | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 689ZZ EZO | 180.00 | 4 | EZO | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 689 ZZ 1MC3E NSK | 211.00 | 6 | NSK | ВПК Підшипник | +380504569661 | ||
| 628/9-2Z SKF | 497.00 | 1 | SKF | Підшипники ОПТ | +380675597363 |
Опис
689 ZZ CRAFT — приладовий однорядний радіальний кульковий підшипник особливо легкої тонкостінної серії (серія 68.. / 618..), оснащений двосторонніми захисними металевими шайбами (ZZ). Деталь розроблена для високооборотних вузлів із суворими обмеженнями за вагою та габаритами, де необхідне мінімальне тертя та надійний захист від механічних частинок.
Конструктивні особливості та маркування
- 689 (або 618/9): позначення мініатюрної тонкостінної серії з внутрішнім діаметром 9 мм.
- ZZ (або 2Z): двосторонній захист у вигляді металевих захисних шайб, які мінімізують тертя на високих обертах та захищають доріжки кочення від пилу й стружки.
- CRAFT: бренд виробника (CRAFT Bearings), що забезпечує стабільну якість та надійність для електроінструменту, приладобудування та дрібної побутової техніки.
Деталізована сфера застосування з марками та моделями
Завдяки компактним габаритам (9x17x5 мм) та здатності працювати на високих швидкостях обертання, підшипник 689 ZZ застосовується у конкретних вузлах наступної техніки:
- Ручний електроінструмент та бормашини:
- Опорні вузли роторів і редукторів високооборотних граверів і бормашин (Dremel 3000 / 4000 / 8220, Proxxon IBS/E, Royce).
- Внутрішні вузли акумуляторних дрилів та шуруповертів (Bosch GSR / PSB series, Makita DF333 / HP333, DeWalt DCD series).
- БПЛА, дрони та радіокеровані моделі:
- Безколекторні електродвигуни (BLDC) FPV-дронів і авіамоделей (T-Motor, EMAX, SunnySky, BrotherHobby).
- Сервоприводи та поворотно-похилі механізми підвісів камер (DJI Ronin, Gremsy).
- Оргтехніка, 3D-принтери та ЧПУ-станки:
- Каретки осей X/Y/Z, направляючі ролики та екструдери 3D-принтерів (Creality Ender 3 / CR-10, Anycubic Kobra, Prusa i3 MK3S).
- Вузли позиціонування та приводи лазерних граверів і планшетних плотерів (NEJE, Atomstack, Roland).
- Дрібна побутова техніка та прилади:
- Двигуни та насадки кухонних комбайнів, міксерів і блендерів (Philips, Braun, Moulinex).
- Малогабаритні кулери та вентилятори охолодження серверного обладнання.
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі 689 ZZ CRAFT |
|---|---|
| Тип підшипника | Радіальний кульковий однорядний (мініатюрний / тонкостінний) |
| Внутрішній діаметр (d) | 9 мм |
| Зовнішній діаметр (D) | 17 мм |
| Ширина / Висота (B) | 5 мм |
| Матеріал деталей | Високоякісна підшипникова сталь (100Cr6 / ШХ15) |
| Тип захисту | Двосторонні металеві шайби (ZZ / 2Z) |
| Заводське мастило | Заповнений пластичним мастилом на весь термін служби |
Ключові переваги для експлуатації
- Високооборотність: металеві шайби ZZ не торкаються внутрішнього кільця, що знижує тертя та дозволяє підшипнику працювати на максимальних обертах без перегріву.
- Мінімальна вага та габарити: ширина всього 5 мм дозволяє проектувати надкомпактні та легкі приводи.
- Безобслуговуваність: підшипник постачається з закладеним пластичним мастилом і не потребує обслуговування протягом усього терміну служби.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
