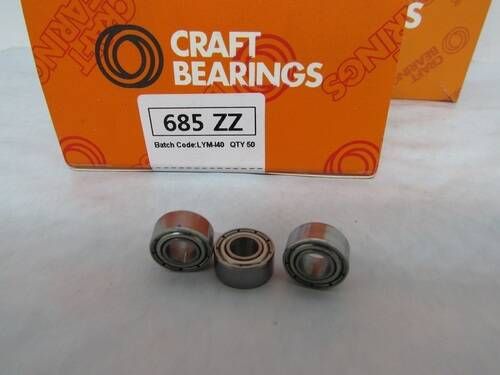

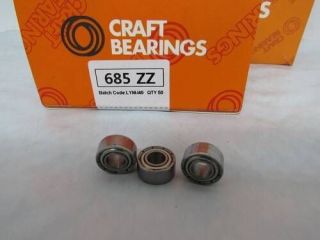

685 ZZ CRAFT
Бренд: CRAFT BEARINGS · Розділ: Однорядні, закриті металом ZZ
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 5 | мм | d |
| Зовнішній діаметр підшипника D | 11 | мм | D |
| Висота (ширина) підшипника B | 5 | мм | B |
| Вантажопідйомність підшипника динамічна C | 0.637 | кН | C |
| Вантажопідйомність підшипника статична Co | 0.255 | кН | Co |
| Маса | 0.002 | кг | m |
| Гранична частота обертання при пластичному мастилі | 43000 | об/хв | nпл |
| Гранична частота обертання при рідкому мастилі | 51000 | об/хв | nр |
Ціни на: 685 ZZ CRAFT
|
Найменування
|
Ціна/од.
|
Торг |
Кі-сть
|
Виробник
|
Автор | Телефон | Замовлення |
|---|---|---|---|---|---|---|---|
| 685 ZZ | 7.80 | 22222 | PRC | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 685 ZZ | 9.00 | 46 | PRC | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 685 ZZ CRAFT | 13.00 | 8482 | CRAFT BEARINGS | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 685 ZZ CRAFT | 14.00 | 97 | CRAFT BEARINGS | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 685 ZZ KG | 26.00 | 43 | KG | ВПК Підшипник | +380504569661 | ||
| 685 ZZ EZO | 103.35 | 490 | EZO | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 685 ZZ EZO | 128.00 | 10 | EZO | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 685 ZZ EZO | 128.00 | 143 | EZO | ВПК Підшипник | +380504569661 |
Опис
685 ZZ CRAFT (альтернативне позначення — 618/5 ZZ) — мініатюрний однорядний радіальний кульковий підшипник особливо легкої тонкостінної серії, оснащений двосторонніми захисними металевими шайбами (ZZ). Модель розроблена для високооборотних вузлів із суворими обмеженнями за вагою та габаритами, де вимагаються мінімальне тертя, висока точність обертання та надійний захист від механічних частинок.
Конструктивні особливості та розшифровка маркування
| Параметр маркування / Елемент | Значення та конструктивна специфіка |
|---|---|
| Серія (685 / 618/5) | Приладовий / мініатюрний однорядний радіальний кульковий підшипник особливо легкої (тонкостінної) серії. |
| Розмірний код (5) | Посадочний внутрішній діаметр дорівнює 5 мм. |
| Захист (ZZ / 2Z) | Двосторонні металеві захисні шайби. Вони безконтактні (не торкаються внутрішнього кільця), що забезпечує мінімальне тертя, відсутність перегріву на граничних обертах та захист від пилу й стружки. |
| Бренд (CRAFT) | Виробник CRAFT Bearings — забезпечує високу точність та довговічність для приладобудування, електротранспорту та робототехніки. |
| Тіло кочення та сепаратор | Прецизійні сталеві кульки, утримані штампованим сталевим сепаратором для стабільної роботи на високих швидкостях. |
Застосування
Завдяки універсальним ультракомпактним габаритам (5x11x5 мм), низькому моменту опору обертанню та захисним шайбам ZZ, підшипник 685 ZZ CRAFT є одним із найпопулярніших рішень у високоточних і малогабаритних механізмах:
- БПЛА, дрони та радіокерований спорт (RC):
- Безколекторні електродвигуни (BLDC) FPV-дронів, мікрокоптерів та гоночних моделей (T-Motor, EMAX, BrotherHobby, iFlight, SunnySky).
- Поворотно-похилі механізми та сервоприводи високопрецизійних підвісів камер (DJI Ronin, Gremsy, Tarot).
- Рульові машинки, редуктори та колеса радіокерованих автомоделей і вертольотів (Traxxas, HPI Racing, Kyosho, Align).
- 3D-принтери, плотери та верстати ЧПУ (CNC):
- Вузли подачі нитки (екструдери) та натяжні ролики осей X/Y/Z 3D-принтерів (Creality Ender-3 / CR-10, Anycubic Photon / Mega, Prusa i3, Voron).
- Приводні блоки та каретки позиціонування планшетних плотерів і лазерних граверів (NEJE, Atomstack, Twotrees, Roland).
- Ручний електроінструмент, бормашини та гравери:
- Високооборотні шпинделі та ротори мікрограверів, бормашин і стоматологічного обладнання (Dremel 3000 / 4000, Proxxon, Royce, Marathon).
- Електротранспорт та спортивний інвентар:
- Натяжні ролики, датчики обертів та вузли важелів керування електросамокатів і гіроскутерів (Xiaomi, Ninebot, Kugoo).
- Висококласні швидкісні ковзани, ролери та катушки риболовних снастей (Shimano, Daiwa, Ryobi).
- Побутова автоматика та медична техніка:
- Сервоприводи роботизованих пилососів, кулери охолодження та насоси дозатори (Roborock, Dreame, Ecovacs).
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі 685 ZZ CRAFT |
|---|---|
| Тип підшипника | Радіальний кульковий однорядний (мініатюрний / тонкостінний) |
| Внутрішній діаметр (d) | 5 мм |
| Зовнішній діаметр (D) | 11 мм |
| Ширина / Висота (B) | 5 мм |
| Матеріал деталей | Високоякісна підшипникова сталь (100Cr6 / ШХ15) |
| Тип захисту | Двосторонні металеві шайби (ZZ / 2Z) |
| Заводське мастило | Заповнений пластичним мастилом на весь термін служби |
Ключові переваги для експлуатації
- Максимальна високооборотність: безконтактні шайби ZZ не гальмують обертання, дозволяючи підшипнику працювати на граничних обертах без перегріву.
- Ультракомпактні габарити: ширина 5 мм та зовнішній діаметр 11 мм дозволяють проектувати мініатюрні вузли без втрати точності.
- Готовність до роботи: закладене пластичне мастило розраховане на весь період експлуатації виробу.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
