684-ZZW35 SMB
Бренд: PRC · Розділ: Однорядні, закриті металом ZZ
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 4 | мм | d |
| Зовнішній діаметр підшипника D | 9 | мм | D |
| Висота (ширина) підшипника B | 3.5 | мм | B |
| Вантажопідйомність підшипника динамічна C | 0.65 | кН | C |
| Вантажопідйомність підшипника статична Co | 0.22 | кН | Co |
| Маса | 0.001 | кг | m |
| Гранична частота обертання при пластичному мастилі | 62000 | об/хв | nпл |
Ціни на: 684-ZZW35 SMB
|
Найменування
|
Ціна/од.
|
Торг |
Кі-сть
|
Виробник
|
Автор | Телефон | Замовлення |
|---|---|---|---|---|---|---|---|
| 684 ZZ W35 | 48.10 | 92 | PRC | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 628/4-2Z SKF | 427.00 | 1 | SKF | Підшипники ОПТ | +380675597363 |
Опис

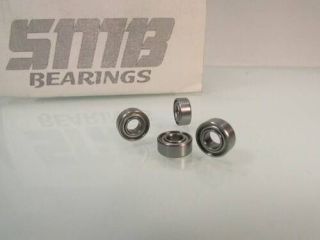

Підшипник 684-ZZW35 SMB (Великобританія) — Мікромініатюрний радіальний кульковий підшипник (Розмір 4x9x3.5 мм)
Високоточний мікромініатюрний однорядний радіальний кульковий підшипник 684-ZZW35 від британського спеціалізованого виробника SMB Bearings (Великобританія) розроблений для відповідальних вузлів і приладів, де критично важливі підвищена точність обертання, плавність ходу та зменшена ширина.
Ключова особливість цієї модифікації — її нестандартна товщина 3.5 мм (маркування W35 / W3.5), що на 0.5 мм менше за стандартну ширину підшипників серії 684 (4 мм). Це дозволяє встановлювати виріб у компактні механізми з обмеженим посадковим місцем на валу. Двосторонній металевий захист (ZZ) ефективно оберігає внутрішні доріжки кочення від пилу та забруднень, зберігаючи мінімальний опір тертю на високих обертах.
Підшипник має такі точні розміри: внутрішній діаметр 4 мм, зовнішній діаметр 9 мм та зменшену ширину 3.5 мм.
Фахівці з ремонту високоточної апаратури, приладів, мікромоторів, квадрокоптерів та радіокерованих моделей (RC) шукають цю деталь за точними розмірами — підшипник 4*9*3.5 мм або 4х9х3.5, за каталожним артикулом 684-ZZW35 SMB, а також за аналогом 684HZZW3.5.
Розшифровка маркування 684-ZZW35 SMB:
- 684 — базова серія мікромініатюрних радіальних кулькових підшипників (d=4 мм, D=9 мм).
- ZZ (2Z) — двосторонні захисні металеві екрани (шайби).
- W35 (W3.5) — спеціальна зменшена ширина підшипника (Width 3.5 мм замість стандартних 4 мм).
- SMB — бренд компанії SMB Bearings (Великобританія), фахівця в галузі прецизійних та спеціальних підшипників.
Технічні характеристики:
Де застосовується підшипник 684-ZZW35 SMB:
- Прецизійне приладобудування: вимірювальні пристрої, датчики та оптична апаратура.
- Радіокеровані моделі (RC) та квадрокоптери: вузли мікромоторів, підвіси камер та сервоприводи з вузьким посадковим місцем.
- Мікроінструмент та робототехніка: гравери, високоефективні мікрошпинделі та дрібні редуктори.
- Спеціалізовані механізми: вузли, де стандартні підшипники шириною 4 мм перевищують габаритні допуски вала.
Переваги підшипника 684-ZZW35 SMB:
Високий контроль мікрогеометрії елементів для тихого та плавног ходу.
Спеціальне рішення для посадкових місць із обмеженням по довжині вала.
Металеві шайби оберігають вузол від пилу без зменшення швидкості обертання.
Купити підшипник 684-ZZW35 SMB (4x9x3.5) в Україні
У нашому інтернет-магазині bearing.kiev.ua ви можете замовити прецизійний підшипник 684-ZZW35 SMB за вигідною ціною. Швидка доставка по Києву та всій Україні!
