684 ZZB35 SMB
Бренд: PRC · Розділ: Однорядні, закриті металом ZZ
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 3.5 | мм | d |
| Зовнішній діаметр підшипника D | 9 | мм | D |
| Висота (ширина) підшипника B | 4 | мм | B |
| Вантажопідйомність підшипника динамічна C | 0.209 | кН | C |
| Вантажопідйомність підшипника статична Co | 0.74 | кН | Co |
| Маса | 0.001 | кг | m |
| Гранична частота обертання при пластичному мастилі | 71000 | об/хв | nпл |
| Гранична частота обертання при рідкому мастилі | 80000 | об/хв | nр |
Ціни на: 684 ZZB35 SMB
|
Найменування
|
Ціна/од.
|
Торг |
Кі-сть
|
Виробник
|
Автор | Телефон | Замовлення |
|---|---|---|---|---|---|---|---|
| 684 ZZ B35 | 63.05 | 3 | PRC | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 |
Опис

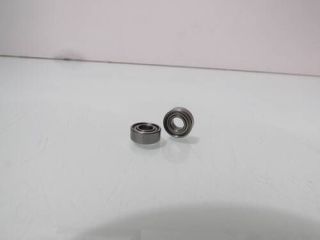

Підшипник 684 ZZB35 SMB (Великобританія) — Мікромініатюрний радіальний кульковий підшипник (Розмір 4x9x3.5 мм)
Високоточний мікромініатюрний однорядний радіальний кульковий підшипник 684 ZZB35 від британського прецизійного бренду SMB Bearings (Великобританія) створений для спеціалізованого обладнання та приладів, де критично важливі компактність, висока точність обертання та зменшена ширина.
Особливість даної модифікації полягає у її нестандартній товщині — 3.5 мм (обозначення B35 / W3.5), що на 0.5 мм менше за стандартні підшипники серії 684 (4 мм). Це дозволяє використовувати виріб у компактних механізмах з обмеженим посадковим місцем на валу. Двосторонній металевий захист (ZZ) надійно оберігає доріжки кочення від пилу та бруду, зберігаючи легке обертання без зайвого тертя.
Підшипник має такі точні розміри: внутрішній діаметр 4 мм, зовнішній діаметр 9 мм та зменшену ширину 3.5 мм.
Фахівці з ремонту високоточної апаратури, приладів, мікромоторів, квадрокоптерів та радіокерованих моделей (RC) шукають цю деталь за точними розмірами — підшипник 4*9*3.5 мм або 4х9х3.5, а також за артикулом 684 ZZB35 SMB.
Розшифровка маркування 684 ZZB35 SMB:
- 684 — базова серія мікромініатюрних радіальних кулькових підшипників (d=4 мм, D=9 мм).
- ZZ (2Z) — двосторонні захисні металеві екрани (шайби).
- B35 — спеціальне конструктивне виконання зі зменшеною шириною 3.5 мм.
- SMB — бренд прецизійних та спеціальних підшипників SMB Bearings (Великобританія).
Технічні характеристики:
Де застосовується підшипник 684 ZZB35 SMB:
- Прецизійне приладобудування: вимірювальна апаратура, датчики та медичні пристрої.
- Радіокеровані моделі (RC) та дрони: мікромотори, сервоприводи та підвіси камер з обмеженим посадковим місцем.
- Мікроінструмент та робототехніка: гравери, високошвидкісні шпинделі та дрібні редуктори.
- Спеціальні механізми: вузли, де стандартні підшипники шириною 4 мм не підходять по довжині вала.
Переваги підшипника 684 ZZB35 SMB:
Висока точність виготовлення та надійне функціонування у відповідальних вузлах.
Ідеально для компактних конструкцій з суворими габаритними обмеженнями.
Металеві шайби ZZ оберігають внутрішню порожнину без втрати швидкості обертання.
Купити підшипник 684 ZZB35 SMB (4x9x3.5) в Україні
У нашому інтернет-магазині bearing.kiev.ua ви можете замовити прецизійний підшипник 684 ZZB35 SMB за вигідною ціною. Швидка доставка по Києву та всій Україні!
