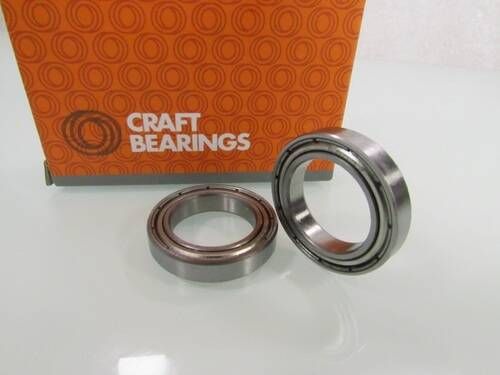

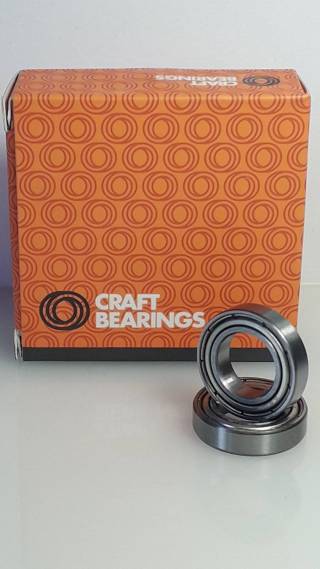

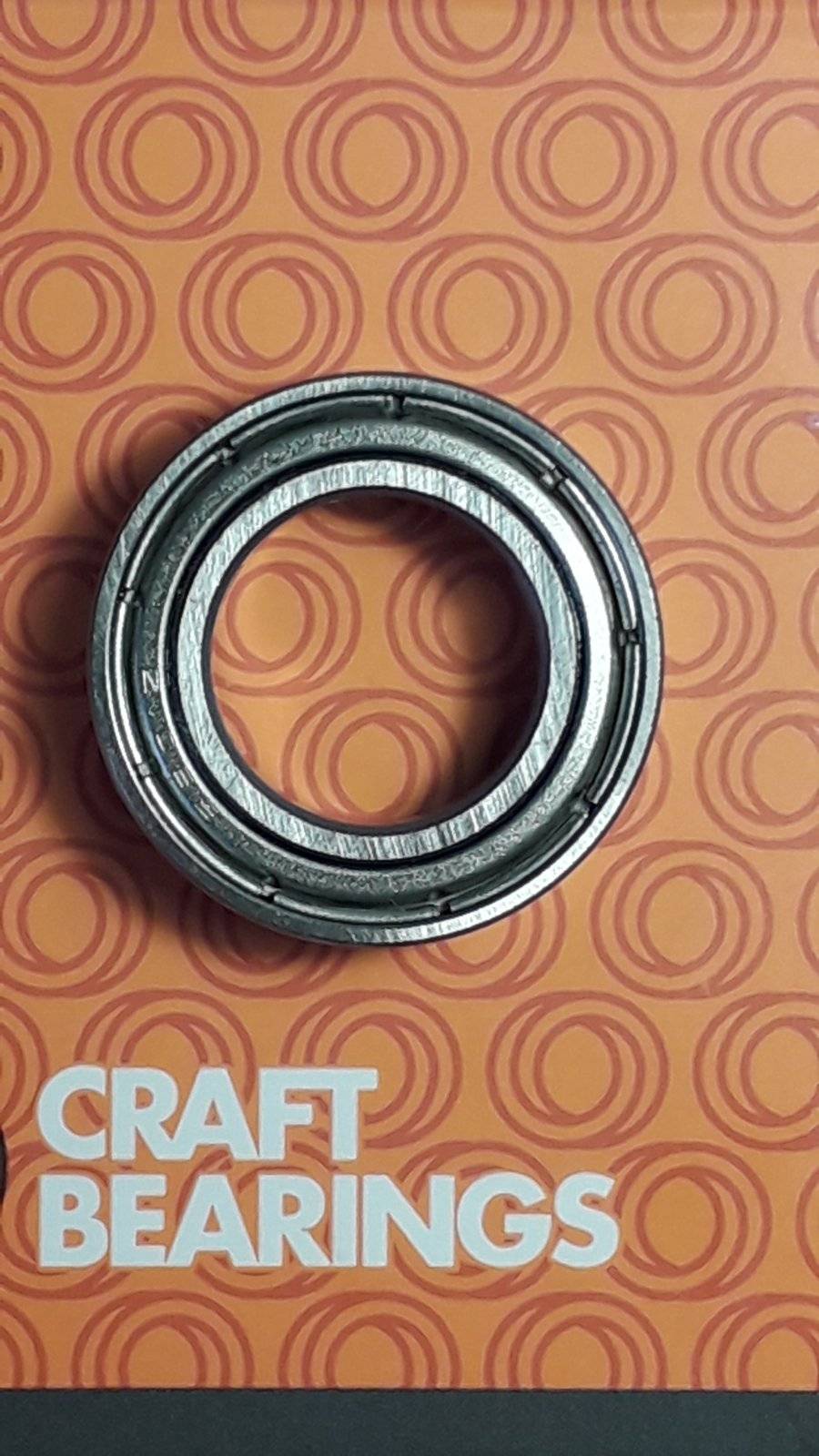

6803 ZZ CRAFT
Бренд: CRAFT BEARINGS · Розділ: Однорядні, закриті металом ZZ
Характеристики
| Найменування | Значення | Од.виміру | Позначення |
|---|---|---|---|
| Внутрішній діаметр підшипника d | 17 | мм | d |
| Зовнішній діаметр підшипника D | 26 | мм | D |
| Висота (ширина) підшипника B | 5 | мм | B |
| Вантажопідйомність підшипника динамічна C | 1.68 | кН | C |
| Вантажопідйомність підшипника статична Co | 0.93 | кН | Co |
| Маса | 0.008 | кг | m |
| Гранична частота обертання при пластичному мастилі | 24000 | об/хв | nпл |
| Гранична частота обертання при рідкому мастилі | 28000 | об/хв | nр |
Ціни на: 6803 ZZ CRAFT
|
Найменування
|
Ціна/од.
|
Торг |
Кі-сть
|
Виробник
|
Автор | Телефон | Замовлення |
|---|---|---|---|---|---|---|---|
| 6803 ZZ | 17.00 | 10 | PRC | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 6803 ZZ | 17.00 | 172 | PRC | ВПК Підшипник | +380504569661 | ||
| 6803 ZZ CRAFT | 23.00 | 13 | CRAFT BEARINGS | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 6803 ZZ CRAFT | 23.00 | 958 | CRAFT BEARINGS | Підшипники ОПТ | +380675597363 | ||
| 61803 ZZ CX | 23.40 | 176 | CX | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 | ||
| 61803 ZZ CX | 29.00 | 10 | CX | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 6803 ZZ NACHI | 180.00 | 1 | NACHI | ВПК Підшипник | +380504569661 | ||
| 6803 ZZ NSK | 284.00 | 1 | NSK | ВПК Підшипник | +380504569661 | ||
| 6803 ZZ EZO | 340.00 | 1 | EZO | Ірина КЛИМЕНТЬЄВА | +380675597363 | ||
| 6803 ZZ EZO | 340.00 | 5 | EZO | ВПК Підшипник | +380504569661 | ||
| 61803-2Z SKF | 702.65 | 18 | SKF | ТОВ ТЕХНО МАРКЕТ ВПК | +380675597363 |
Опис
6803 ZZ CRAFT (альтернативне позначення — 61803 ZZ) — тонкостінний однорядний радіальний кульковий підшипник особливо легкої серії, оснащений двосторонніми захисними металевими шайбами (ZZ). Модель розроблена для високооборотних вузлів із суворими обмеженнями за вагою та габаритами, де необхідне мінімальне тертя та надійний захист від механічних частинок.
Конструктивні особливості та розшифровка маркування
| Параметр маркування / Елемент | Значення та конструктивна специфіка |
|---|---|
| Серія (6803 / 61803) | Однорядний радіальний кульковий підшипник особливо легкої (тонкостінної) серії з мінімальною товщиною стінки. |
| Розмірний код (03) | Посадочний внутрішній діаметр дорівнює 17 мм. |
| Захист (ZZ / 2Z) | Двосторонні металеві захисні шайби. Вони безконтактні (не торкаються внутрішнього кільця), що забезпечує мінімальне тертя, відсутність перегріву на высоких обертах та захист від пилу й стружки. |
| Бренд (CRAFT) | Виробник CRAFT Bearings — забезпечує оптимальне співвідношення ціни та якості для електроінструменту, приладобудування та спортивного інвентарю. |
| Тіло кочення та сепаратор | Прецизійні сталеві кульки, утримані штампованим сталевим сепаратором для забезпечення максимальної швидкості обертання. |
Деталізована сфера застосування з марками та моделями
Завдяки компактним габаритам (17x26x5 мм) та безконтактній конструкції захисних шайб ZZ, підшипник 6803 ZZ CRAFT активно використовується у таких вузлах:
- Ручний електроінструмент та прилади:
- Високооборотні ротори та редуктори граверів, бормашин, КШМ і дрилів (Dremel, Proxxon, Bosch Professional, Makita, DeWalt, Milwaukee).
- Велотехніка, колеса та втулки:
- Високооборотні втулки шосейних і трекових велосипедів, ролики перемикачів (DT Swiss 180 / 240, Novatec, Hope, Mavic, Shimano, SRAM, Campagnolo).
- БПЛА, дрони та авіамоделювання:
- Безколекторні електродвигуни (BLDC) гоночних та знімальних мультикоптерів (T-Motor, EMAX, SunnySky, BrotherHobby, iFlight).
- Поворотно-похилі механізми та підвіси камер (DJI Ronin, Gremsy).
- Оргтехніка, 3D-принтери та верстати ЧПУ:
- Направляючі ролики, каретки осей та екструдери 3D-принтерів і планшетних плотерів (Creality Ender / CR-10, Anycubic, Prusa, Roland).
- Спортивні тренажери та інвентар:
- Приводні ролики та шківи силових і кардіотренажерів (TechnoGym, Life Fitness, Matrix).
Технічні характеристики та параметри
| Параметр / Властивість | Значення для моделі 6803 ZZ CRAFT |
|---|---|
| Тип підшипника | Радіальний кульковий однорядний (тонкостінний) |
| Внутрішній діаметр (d) | 17 мм |
| Зовнішній діаметр (D) | 26 мм |
| Ширина / Висота (B) | 5 мм |
| Матеріал деталей | Високоякісна підшипникова сталь (100Cr6 / ШХ15) |
| Тип захисту | Двосторонні металеві шайби (ZZ / 2Z) |
| Заводське мастило | Заповнений пластичним мастилом на весь термін служби |
Ключові переваги для експлуатації
- Високооборотність: металеві шайби не створюють додаткового тертя об внутрішнє кільце, що дозволяє підшипнику працювати на граничних обертах без перегріву.
- Ультракомпактні габарити: ширина всього 5 мм дозволяє проектувати надлегкі та компактні приводи.
- Безобслуговуваність: виріб постачається з закладеним пластичним мастилом і не потребує обслуговування протягом усього терміну служби.
Щоб уникнути пошкодження деталі при монтажі, радимо звернутися до спеціалізованого сервісного центру.
